Kaip skaityti automatikos elektros schemas
Pamokos
86
Trukmė
40 val.
Lygis
Pradedančiųjų
Pažymėjimas
Taip
Testai
1
Internetinis kursas naudojantis virtualios realybės (VR) programėle
Įsivaizduok, kad...
Gebi analizuoti BET KURIĄ automatikos sistemos elektros schemą, nepriklausomai nuo taikytų standartų ar projektuotojo braižymo įgūdžių.
Žinai elektros schemos ir realaus objekto būklės analogiją, nes praktikuojiesi ne tik „ant popieriaus“, bet ir išmoksti skaityti schemas realioje automatikos aplinkoje.
Moki iššifruoti visus simbolius, naudojamus elektros schemose – tiek standartinius, tiek nestandartinius.
Išmanai, ką daryti, kai schema pasenusi, joje yra klaidų ar schemos visai nėra!
Žinai ne tik standartus ir taisykles, bet ir turi įgūdžių, kaip naudotis BET KURIA elektros dokumentacija.
Ir visa tai pasieksi neišeidamas iš namų!
Ar sutinki, kad ...
Išmokti skaityti elektros schemas būtina prieš pradedant dirbti su automatikos sistemomis.
KIEKVIENA SCHEMA YRA KITOKIA!
Kiekviena elektros schema yra unikali – skiriasi projektuotojų naudojami simboliai, jų žymėjimas, nuorodų sistemos, braižymo stiliai, lentelės bei standartai ir jų interpretacijos!
Tačiau YRA BŪDŲ išmokti įveikti šiuos iššūkius!
Schemose yra klaidų!
Schemoje gali būti klaidų – ji paseno, projektuotojas paliko neatitikimų, trūksta puslapių, buvo pakeitimų, neteisingai pažymėti objekto elementai. Svarbu mokėti atpažinti šias klaidas ir žinoti, ką daryti!
Kurso autoriai
Sveiki, aš – Marcin Faszczewski, šio išskirtinio kurso kūrėjas. Mano tikslas – pasitelkti naujausias technologijas tam, kad mokymosi procesas būtų lengvas ir teorinės žinios internetu taptų praktinėmis žiniomis. Man visuomet rūpėjo praktinė automatikos pusė. Supratau, kad įgusti matyti elektros schemų prasmę galima tik realios situacijos kontekste. Todėl sukūriau priemonę, kuri padeda mokytis praktiškai saugioje VR aplinkoje.
Visus sprendimus šiame kurse dariau galvodamas apie tave – norėjau, kad gautum įrankį, padedantį suprasti ne tik teoriją, bet ir jos pritaikymą. Kviečiu prisijungti ir keliauti kartu – sužinoti elektros schemų subtilybes ir įgyti solidžios automatikos specialisto patirties!
APA Group indėlis
Kurse „Elektros schemų skaitymas VR aplinkoje“ panaudoti kurso bendraautorės APA Group automatikos objektai, kurie kurso dalyviams leidžia panirti į tikrovišką VR pasaulį ir praktiškai nagrinėti elektrines schemas.
APA Group – išmaniųjų pramonės automatikos ir pastatų valdymo sistemų lyderė, turinti 20+ metų patirtį. Įmonė įgyvendino dešimtis viešojo ir privataus, savivaldybių ir pramonės sektorių projektų visame pasaulyje bendradarbiaudama su tokiomis žinomomis įmonėmis, kaip Eisenmann, FIAT, OPEL, 3M, MAN, Lila Logistik, Budizol, DB Schenker bei aukštosiomis mokyklomis, tarp kurių Silezijos ir Vroclavo universitetai.
APA Group orientuojasi į novatoriškus kasdienį gyvenimą lengvinančius sprendimus, apjungiančius pramonės sektoriaus patirtį ir žinias su pažangios automatikos, skirtos verslui, buičiai ir miestams, sritimi. Vadovaujamasi požiūriu, kad svarbiausia – žmogaus poreikiai, todėl įmonė dirba ten, kur reikia technologijas paversti praktine nauda.
APA Group aktyviai bendradarbiauja su organizacijomis Vokietijos–Lenkijos pramonės ir prekybos rūmais, Ekologiškos statybos asociacija, Silezijos daiktų interneto klasteriu, Regioninė pramonės ir prekybos rūmais Glivicėje, CEO Round Table ir Business Centre Club.
Kurso dalyvių vardu – NUOŠIRDŽIAI DĖKOJAME APA Group!
Žinios apie elektros schemas – tai bazinės žinios!
Visi, kurie dirba su valdymo sistemomis, turi gebėti savarankiškai analizuoti elektros dokumentaciją:
Žinoti schemų analizės taisykles.
Mokėti naudotis dokumentacijos struktūra.
Būti susipažinus su skirtingomis nuorodų žymėjimo sistemomis.
Atpažinti simbolius ir raidinius kodus.
Suprasti nestandartinius įrenginių atvaizdavimus.
Įtrauk šias žinias į savo CV ir ženkliai padidink savo vertę darbo rinkoje!
Teorija ir simboliai – tik pradžia
Vien teorinės žinios nepadeda perprasti ryšio tarp schemos ir įrenginių.
Vienas simbolis gali reikšti kelis skirtingus įrenginius.
Tas pats įrenginys – skirtingi simboliai skirtingose schemose.
Raidiniai kodai skirtingose schemose žymimi kitaip.
Norint iš tiesų išmokti analizuoti schemas, reikia matyti įrenginį ir schemą vienu metu realiomis sąlygomis – su klaidomis, modernizacijomis ir kitais netikslumais!
Jei nori tinkamai išmokti analizuoti elektros schemas, tau reikia matyti įrenginius ir schemas realioje aplinkoje, kurioje gali būti klaidų, patobulinimų, trūkumų ir paslėptų spąstų!
Asmeninė patirtis
Pamenu, kai mano magistro diplomas staiga prarado savo reikšmę, nes pirmojoje darbovietėje gavęs elektros schemą nežinojau, kaip ją analizuoti. Jaučiau gėdą, stresą ir paniką. Galbūt ir tu tai patyrei? Kai įsidarbinau kitur, teko mokytis naujo tipo schemų. Nežiūrint į 3 metų darbo stažą turėjau kreiptis patarimų, nes nemokėjau analizuoti naujų elektros simbolių. O ką daryti tada, kai schemos visai nėra arba ji yra nepilna? Ne kartą teko atsekti problemą ir ją išspręsti neturint šio pagrindinio įrankio – tai lyg klaidžiojimas labirinte be žemėlapio.
Dalinuosi su tavimi patirtimi, kuri mane išmokė, kaip elgtis su visų rūšių dokumentais!

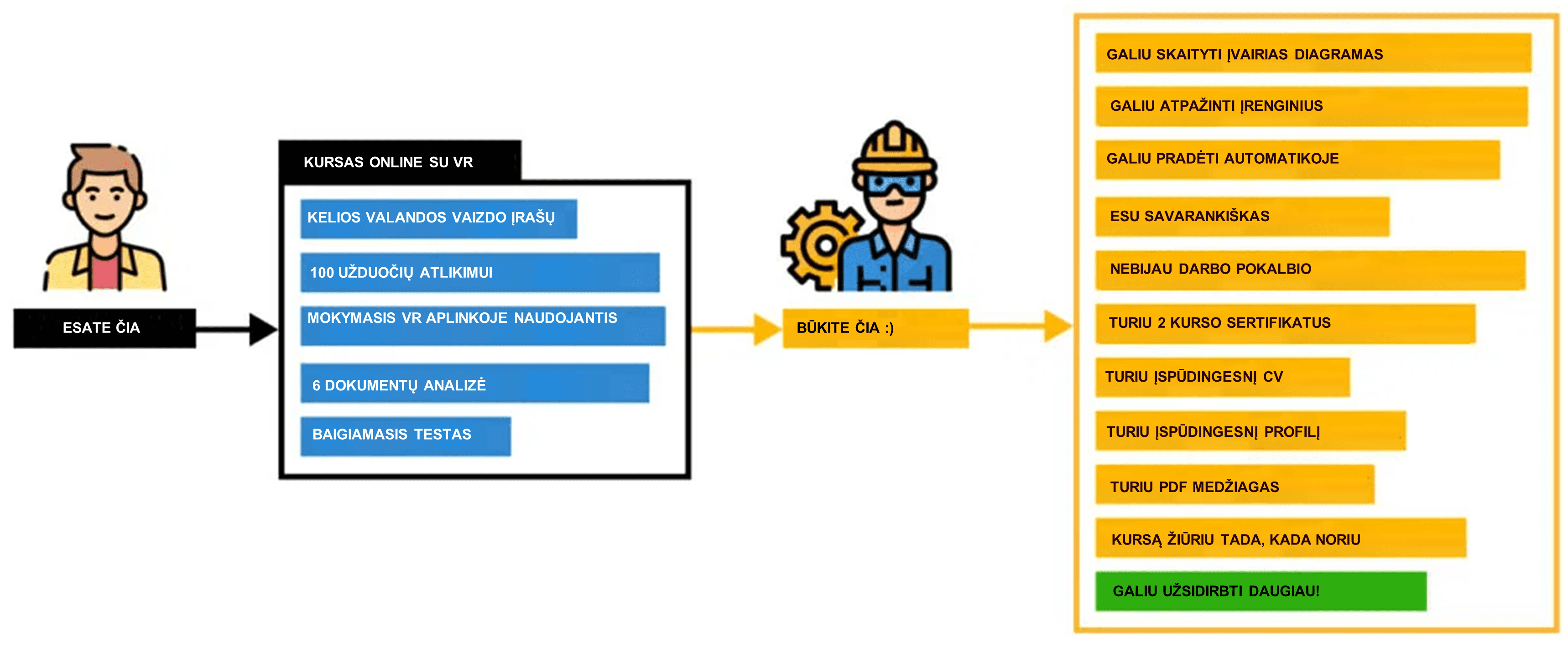

Esi tokioje vietoje, kurioje….
Įleisiu tave į virtualų automatikos pasaulį, duosiu į rankas daug schemų tam, kad galėtume kartu analizuoti paprastas bei sudėtingas schemas. Išmokysiu tave savarankiškai skaityti KIEKVIENĄ automatikos sistemos elektros schemą.
Tai pirmas toks kursas pasaulyje!
Ką gausi užsirašęs į kursą?
365 dienas galiojantį prisijungimą prie kurso + virtualios realybės programėlės.
Prieigą prie virtualios realybės mokymo aplinkos, kad laisvai galėtum tyrinėti kiekvieną valdymo sistemos kampelį.
Bonusą – PDF e-knygą su elektros simboliais, įrenginių ir raidiniais kodais.
6 skirtingų objektų elektros dokumentacijos paketus.
700 puslapių schemų ir mokomosios medžiagos analizei.
Daugiau nei 80 vaizdo pamokų.
100 savarankiškų užduočių ir galvosūkių su schemomis VR.
Baigiamąjį testą – 30 klausimų.
Sertifikatą (LT ir ENG kalbomis).
Galimybę mokytis iš bet kur ir bet kada savo tempu.

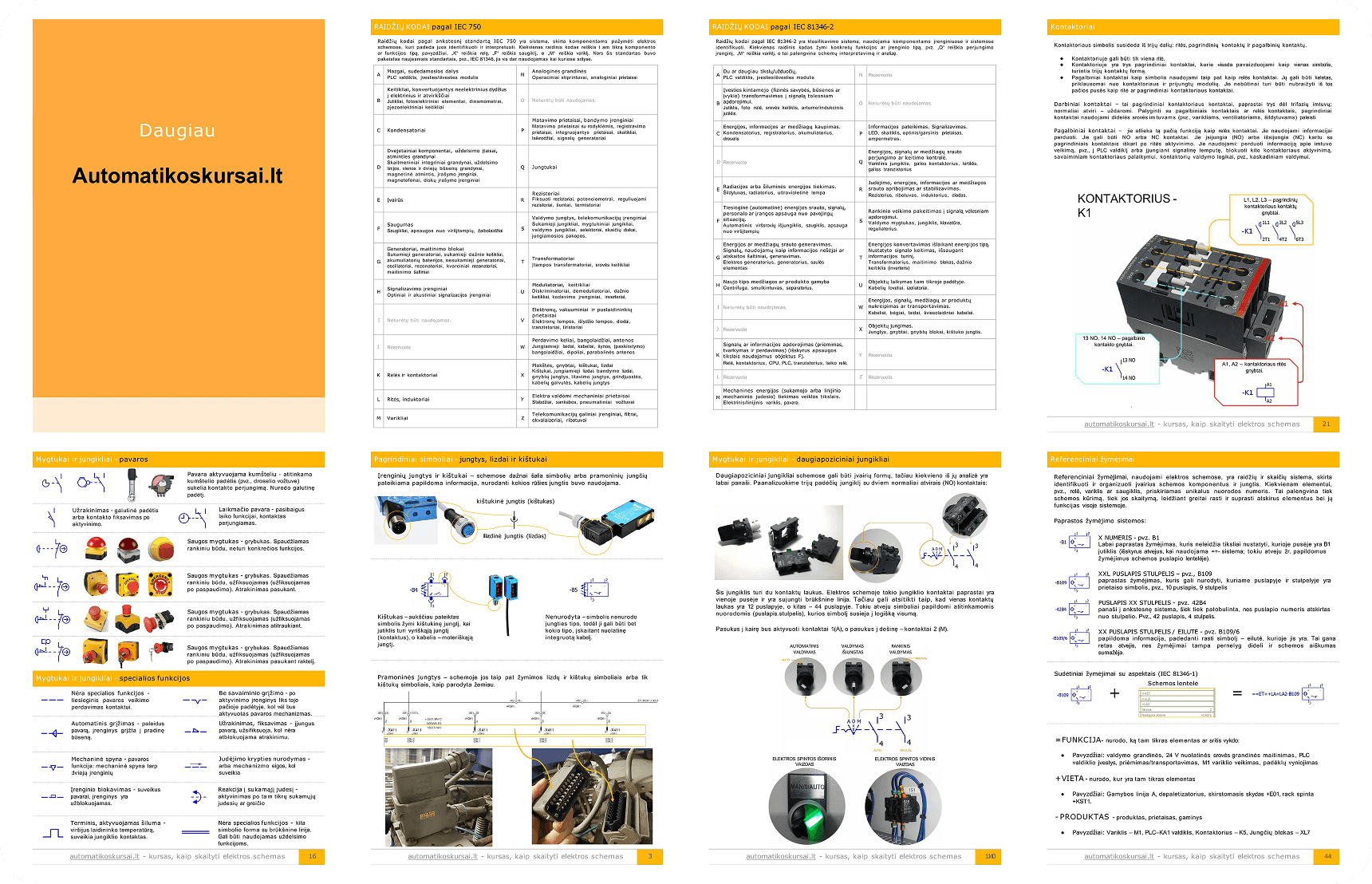

Unikali PDF medžiaga su simboliais ir įrenginių vaizdais
Visą rinkinį sudaro net 32 kruopščiai parengti PDF failai su vizualiais simboliais ir realių įrenginių pavyzdžiais.

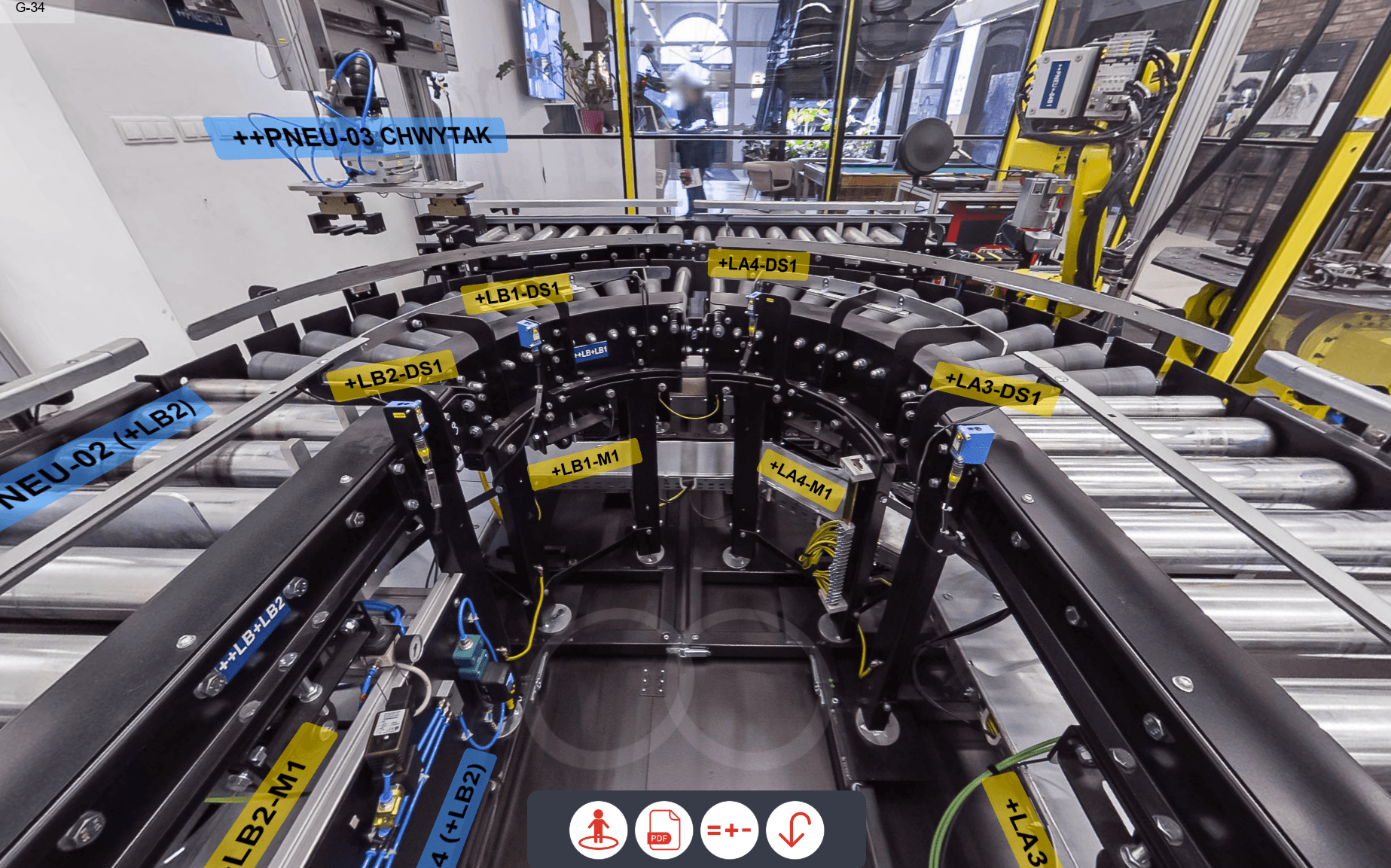

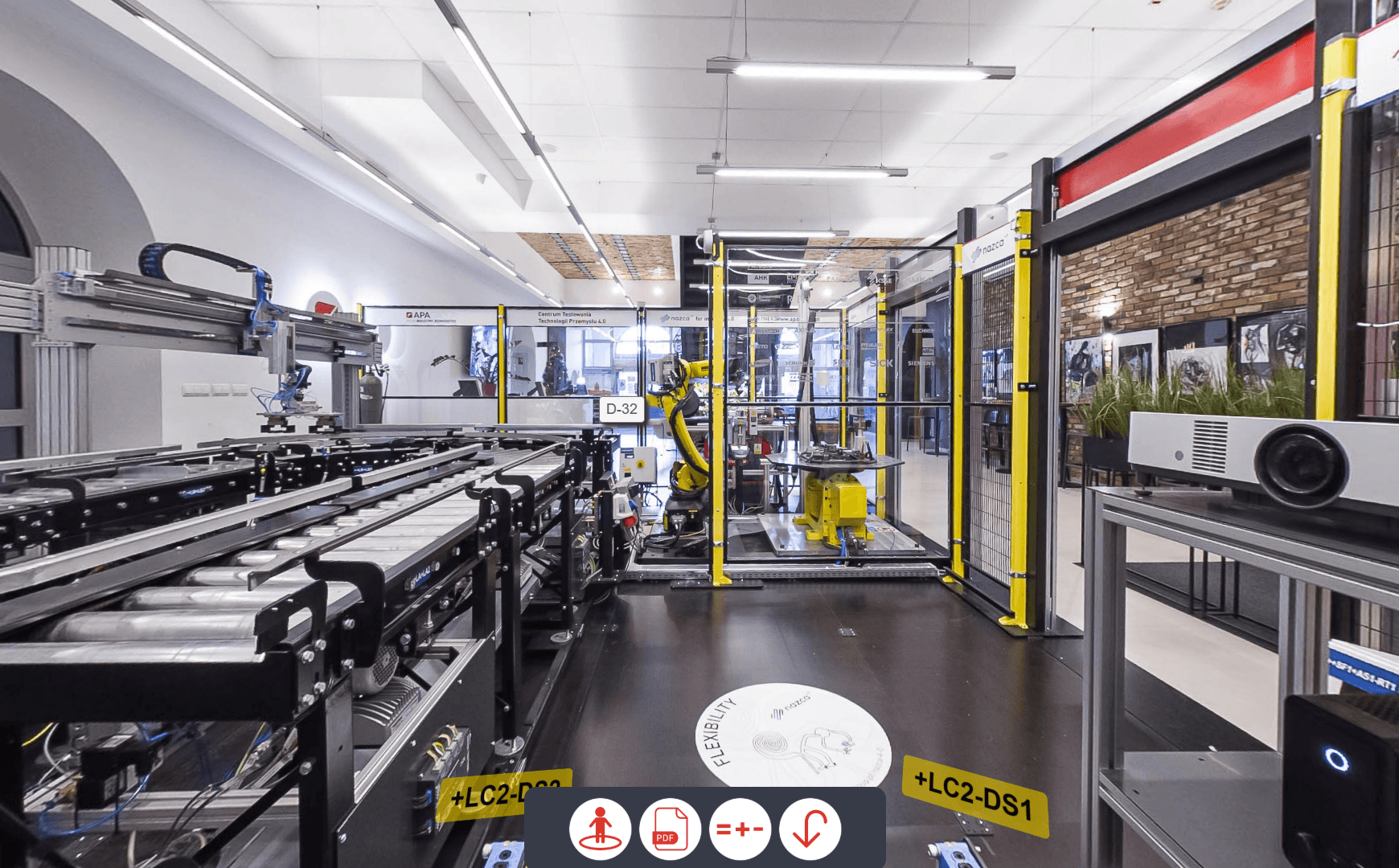

VAIKŠTINĖSI VIRTUALIAI AUTOMATIKOS OBJEKTE RANKOSE LAIKYDAMAS SCHEMĄ
Prisijungęs prie kurso, gausi prisijungimą prie VR mokymo aplinkos ir galėsi „pavaikščioti“ po realų automatikos objektą, apžiūrėti konvejerius, išardyti variklių dangčius, atidaryti valdymo spintas ir iš arti pagal elektros schemą analizuoti kiekvieną jungtį.
Virtualios realybės demonstracinę versiją gali išbandyti nemokamame mini kurse – čia.
Išmoksi analizuoti įvairias schemas
Galėsi parsisiųsti 6 įvairių objektų dokumentacijas:
VR programėlė – APAGroup Pramonės 4.0 technologijų testavimo centro (pažangi) schema.
Nuotekų siurblinė (labai paprasta schema)
Padavimo įrenginys (vidutinio sudėtingumo schema)
Pakuočių apvyniojimo įrenginys (vidutinio sudėtingumo schema)
Paletės apvyniojimo įrenginio schema (sudėtingesnė schema)
Depaletizavimo robotas (labai sudėtinga schema)
Schemos skiriasi stiliumi ir standartais, todėl įgysi daugiau ir įvairių įgūdžių.
Patikėk manimi, čia labai gerai praleisi laiką!
Supažindinsiu ne tik su taisyklėmis ir principais. Išmokysiu, kaip susidoroti su bet kuria valdymo spinta ir schema! Pasitelkęs įvairiapusišką mokymo medžiagą, daugybę schemų ir VR programėlę bei patirtį, kurią įgijau dirbdamas įvairiose situacijose daugybėje objektų, – galiu perteikti žinias taip, kad galėtum sėkmingai savarankiškai analizuoti elektros dokumentaciją. Paruošiau tau daugiau nei 100 schemų analizės ir VR užduočių ir galvosūkių. Kai baigsi šį kursą, įgysi praktinių įgūdžių, kurių ieško darbdaviai.
Ar verta mokėti skaityti schemas?
Atsakymas į šį klausimą atrodo akivaizdus, vis gi pažvelkime, kokią naudą suteikia šis įgūdis:
Pradėsi dirbti greičiau – ir taip, vis tiek turėsi išmokti tinkamai skaityti schemas. Kodėl kas nors turėtų rinktis tave, jei nesi įgudęs dirbti su valdymo sistemomis?
Tai reikalinga kiekvienai įmonei – jei ieškai su automatika susijusio darbo, tavęs neišvengiamai laukia šių žinių patikrinimas.
Pasitikėjimas savimi darbo pokalbyje – dažnai ant stalo padeda schema, o komisija užduoda techninius klausimus.
Galimybė dirbti užsienyje – kursas apima tarptautinius standartus atitinkančias schemas, todėl įgysi naujausių žinių.
Geresnis bendravimas su projektuotoju – elektros schemos yra bendra daugelio inžinierių kalba.
Suprasi automatikos sistemų veikimą – viena yra suprasti, kaip veikia įrenginys, ir visai kas kita, kaip jis veikia sistemoje.
Galėsi diagnozuoti ir prižiūrėti – kaip gali aptarnauti įrenginius, jei neskaitai schemų? Be šio įgūdžio esi lyg aklas vedlys.
Tavęs nesukaustys baimė, kai į rankas paimsi schemą.
Suprasi naujų technologijų taikymą – VR programėlei ir mokymo aplinkai skurti pritaikyti naujausi sprendimai.
Į kokias pareigas gali kandidatuoti iškart po šio kurso?
Modulis skirtas supažindinti tave su kurso struktūra ir metodika, medžiagos naudojimo tvarka bei įvairių objektų – siurblinės, paketo bei palečių apvyniojimo įrenginių, padavėjo ir automatikos 4.0 objekto APA – veikimu. Vaizdo įrašuose pamatysi, kaip veikia atskiri objektai. Įvesime į virtualiosios realybės (VR) pasaulį, susipažindinsime su jo veikimu ir suteiksime dedikuotą prieigą. Taip galėsi maksimaliai pasinaudoti kurso galimybėmis, geriau suprasti ir įsisavinti medžiagą.
Pradėti gali net jei esi visiškas naujokas, baigsi gebėdamas tinkamai analizuoti elektros schemas.
Ar tikrai man reikia internetinio VR kurso, kad išmokčiau skaityti schemas? Galima pradėti automatikos srityje ir be jo? Žinoma, kad galima!
Šiame sąraše rasi tai, ką daryti vietoje to, kad prisijungtum prie šio kurso:
😯 Mokytis iš nemokamos medžiagos (pvz., čia arba iš „YouTube“) ir įgyti vos kelis procentus įgūdžių.
😯 Ieškoti darbo neturint įgūdžių ir susigadinti reputaciją darbo pokalbyje.
😯 Skaityti schemas bandymų ir klaidų metodu ir rizikuoti klaidinga interpretacija.
😯 Pameluoti, kad moki skaityti schemas, ir gėdytis patikros metu.
😯 Paprašyti kolegų, kad mokytų, ir patirti pašaipas (už ką tau mokama?).
😯 Rasti automatikos objektą ir jo elektros schemą bei mokytis pačiam be pagalbos.
😯 Rasti patyrusį ekspertą, kuris mokytų, ir sumokėti jam gerokai daugiau nei už šį kursą.
😯 Viską išmokti savarankiškai per kelerius metus, o ne per kelias valandas.
Kursas „Valdymo ir automatikos sistemų elektros schemų skaitymas VR“ – puiki vieta įgusti praktiškai skaityt įvairiausias elektros schemas.
Noriu padėti tau pasiekti savo TIKSLUS!
Sukūriau virtualų pasaulį ir šį kursą, kad suteikčiau idealias mokymosi sąlygas!
Į kursą sudėta mano aistra automatikai ir žinios apie schemas. Jis apima viską, ko išmokau projektuodamas, programuodamas, aptarnaudamas ir eksploatuodamas automatikos objektus. Ši virtuali kelionė padės įgyti svarbiausių įgūdžių, būtinų dirbantiesiems su elektros, valdymo ir automatikos sistemomis. Struktūruotas mokymosi procesas yra pritaikytas pradėti nuo VISIŠKO NULIO ir praktikuotis iki konkrečių schemų skaitymo įgūdžių aukštumų.
Parengiau tau tai, kas pareikalavo didelio įsitraukimo...
… bet tai nereiškia, kad tu turi eiti tokiu pačiu keliu kaip aš, kad greičiau pasiektum savo tikslus. Ši edukacinė programa leis tau išvengti daugybės problemų, nežinomųjų, nesėkmių, streso, laiko švaistymo ir net pavojų, kurie lydi daugelį pradedančiųjų – ir tik dėl to, kad niekas jiems neparodė, kaip to išvengti.
Štai, ką tiksliai rasi elektros schemų skaitymo kurse:
Modulis 1: Įvadas
Modulis skirtas supažindinti tave su kurso struktūra ir metodika, medžiagos naudojimo tvarka bei įvairių objektų – siurblinės, paketo bei palečių apvyniojimo įrenginių, padavėjo ir automatikos 4.0 objekto APA – veikimu. Vaizdo įrašuose pamatysi, kaip veikia atskiri objektai. Įvesime į virtualiosios realybės (VR) pasaulį, susipažindinsime su jo veikimu ir suteiksime dedikuotą prieigą. Taip galėsi maksimaliai pasinaudoti kurso galimybėmis, geriau suprasti ir įsisavinti medžiagą.
Pradėti gali net jei esi visiškas naujokas, baigsi gebėdamas tinkamai analizuoti elektros schemas.
Modulis 2: Informacija apie schemas
Įgysi bendrų žinių apie dokumentaciją, kuri padės suprasti schemų struktūrą. Sužinosi, kaip taisyklės ir standartai įtakoja schemas ir kaip tvarkytis su skirtumais tarp jų. Suprasi, kad schemose gali būti klaidų arba jos gali būti neaktualios – tai pakeis tavo požiūrį į schemų analizę. Sužinosi, kaip elgtis, kai trūksta schemos, – tai svarbu, kai dokumentacija nepilna.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.
Modulis 3: Pirmieji žingsniai skaitant schemą
Sužinosi, kokius pirmus žingsnius atlikti pradėjus skaityti schemą, ir įgysi bazinių žinių apie dokumentacijos sandarą. Susipažinsi su schemos puslapių struktūrą, kad galėtum lengviau po juos naršyti. Suprasi ryšius tarp įrenginių ir puslapių bei taisykles, susijusias su gnybtais. Sužinosi linijų reikšmes schemoje, kad būtum pasiruošęs interpretuoti schemos elementus. Išmoksi schemos puslapyje skaityti grandines ir suprasi schemos be įtampos būseną.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.
Modulis 4: Referenciniai žymėjimai
Žinodamas schemų struktūrą suprasi, kaip jos organizuojamos ir galėsi lengviau interpretuoti. Gilindamasis į raidinius elementų žymėjimus pagal skirtingus standartus, įgusi greitai identifikuoti atskiras schemos dalis. Supratęs skirtingas žymėjimo sistemas – paprastas, sudėtingas ir labai sudėtingas – gebėsi savarankiškai analizuoti schemas. Žinodamas IEC 81346 standartą ir kitas žymėjimo sistemas, lengvai orientuosiesi standartų ir projektuotojų stilių įvairovėje.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.

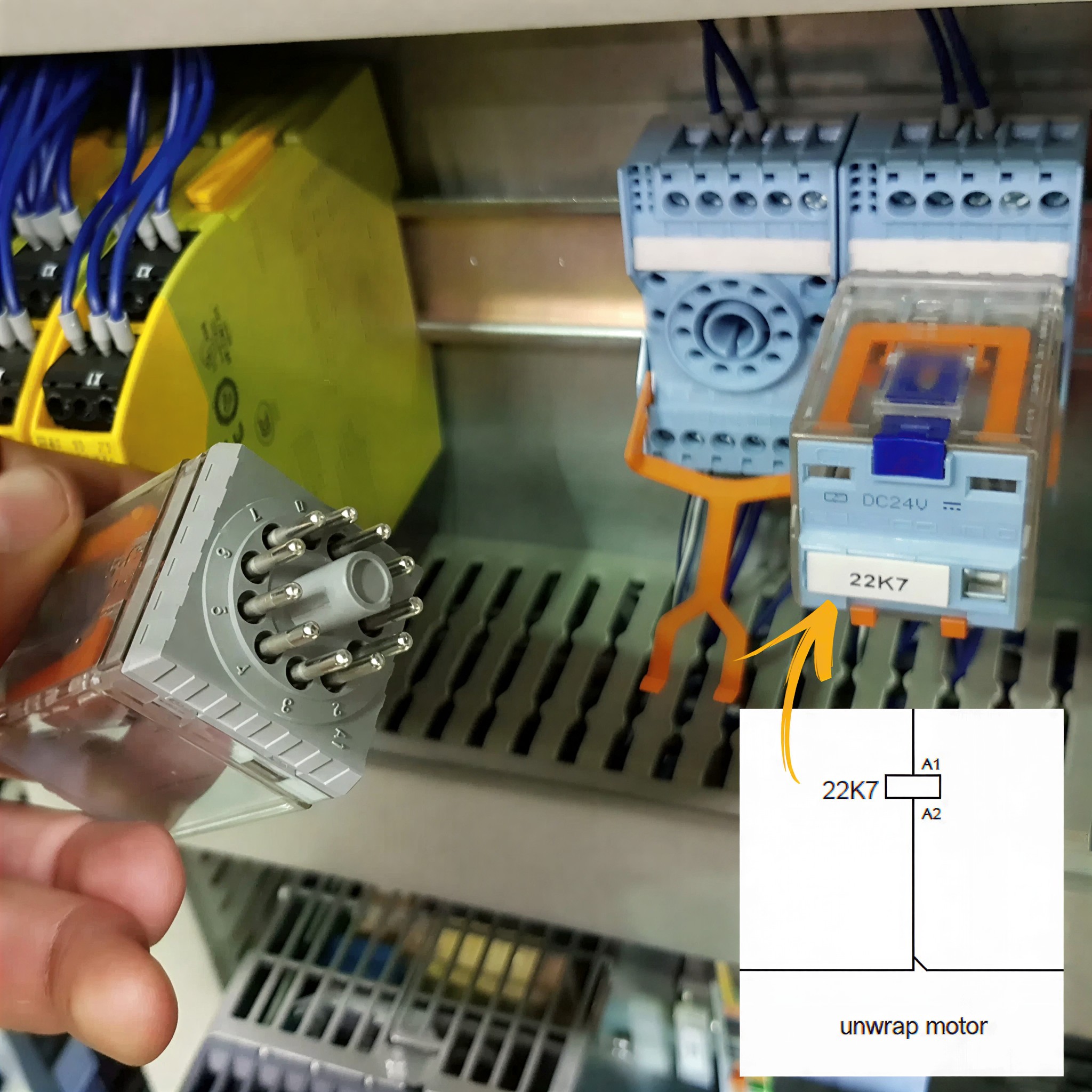

Modulis 5: Ritės ir kontaktai schemose
Suprasi skirtingus ričių ir kontaktų tipus ir gebėsi tiksliai juos atpažinti bei suprasti jų funkcijas schemose. Įsisavinęs, kaip ritės ir kontaktai pateikiami skirtinguose schemos puslapiuose, išmoksi skaityti sudėtingus brėžinius. Įsitikinsi, kad kontaktai naudojami ne tik mygtukams ir relėms sujungti.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.

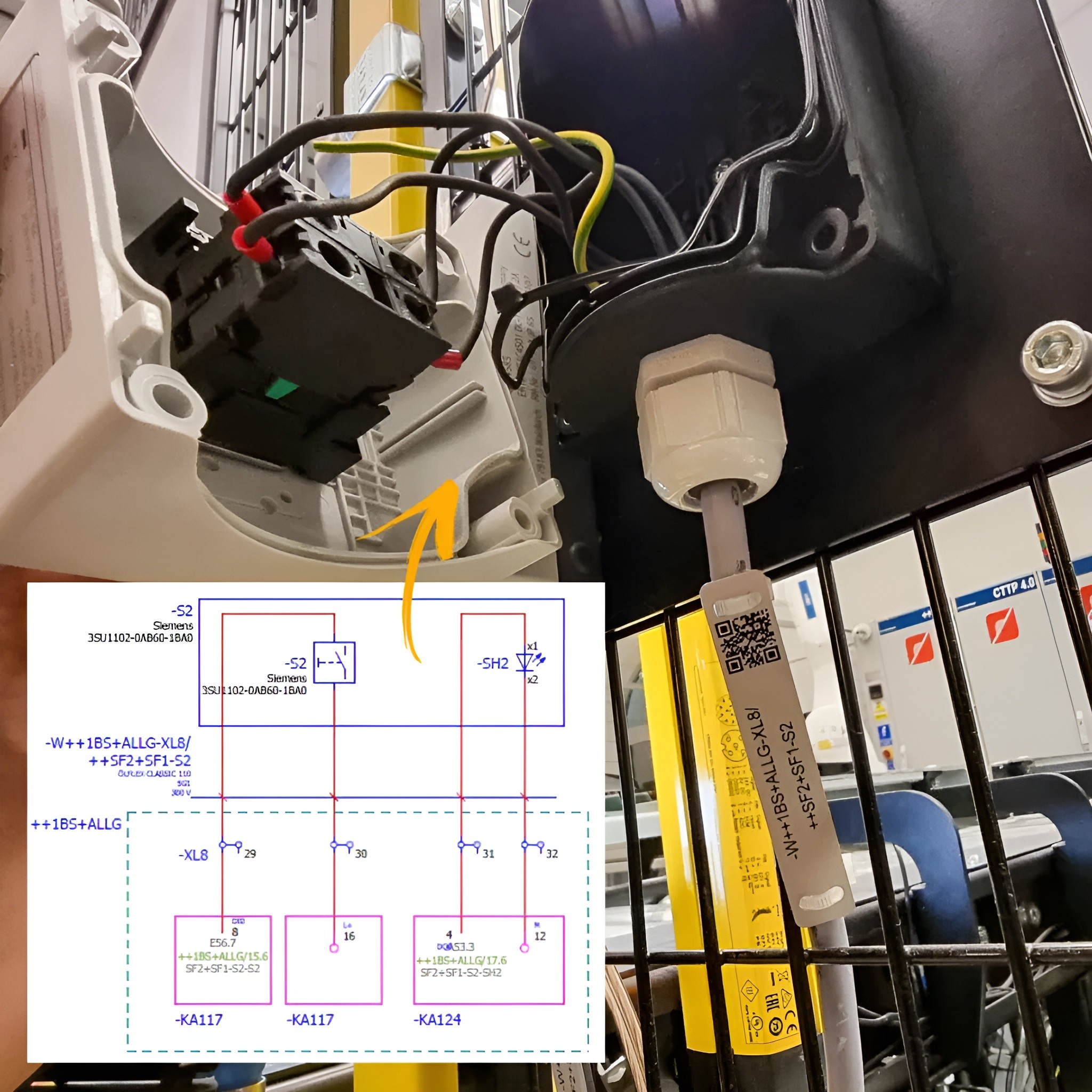

Modulis 6: Mygtukai, jungikliai ir signalizacija
Pažinęs mygtukų ir jungiklių sandarą bei rūšis, galėsi detaliau sužinoti apie šiuos svarbius schemų elementus. Supratęs skirtumus tarp NC (Normally Closed – normaliai uždarytas) ir NO (Normally Open – normaliai atviras) bei perjungiamųjų kontaktų, gebėsi tiksliau analizuoti. Įgusi skaityti ir interpretuoti įvairių signalizacijos sistemų ir objektų schemas.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.
Modulis 7: Valdymo grandinių analizė

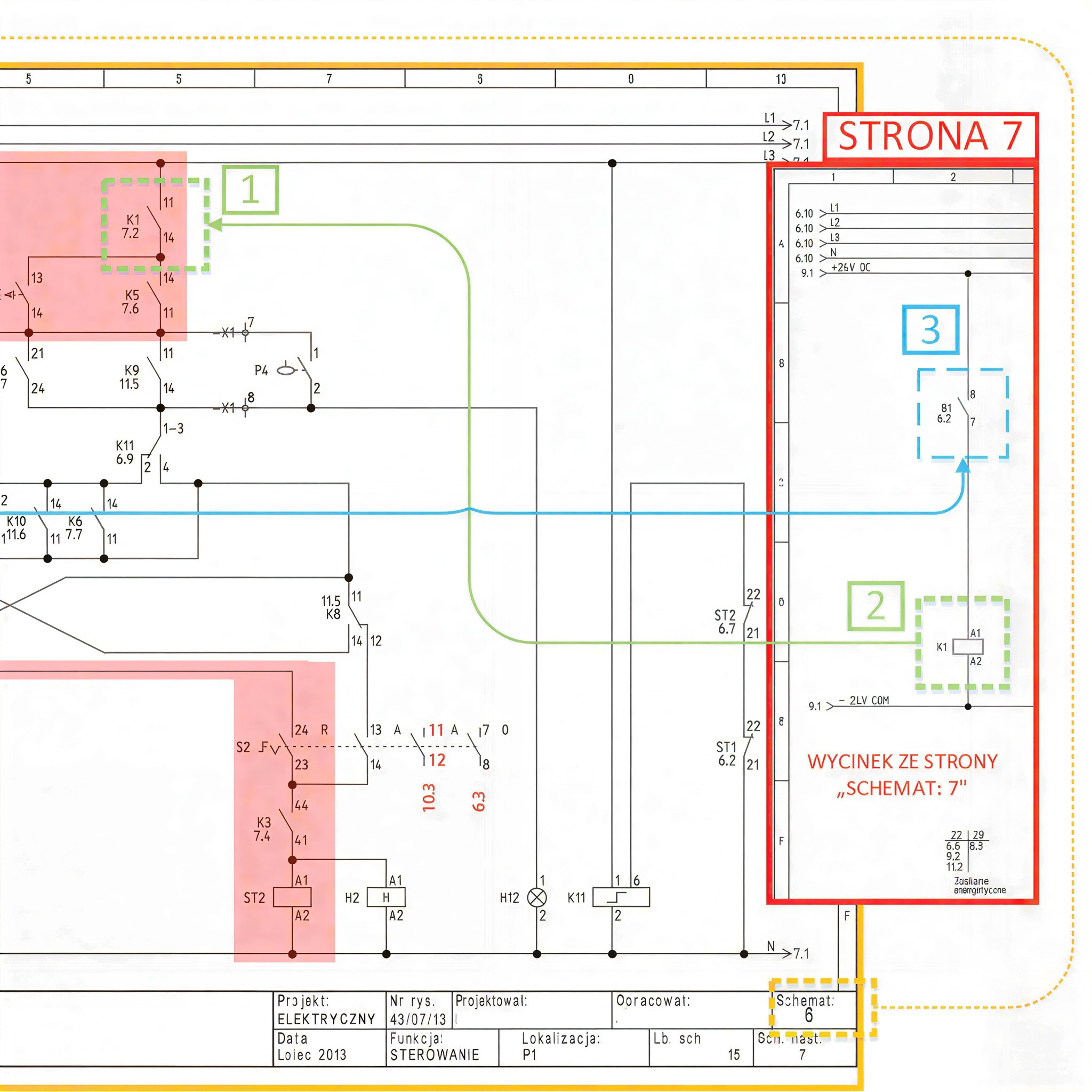

Analizuosime visą rankinio ir automatinio nuotekų siurblinės valdymo schemą. Išnagrinėsime kelias paprastas valdymo grandines, pvz., keičiant variklio sukimosi kryptį ar paleidžiant žvaigždė–trikampis būdu. Išmoksi analizuoti elektros schemos logiką sekdamas kontaktorius, reles, mygtukus, jungiklius, kontaktus ir daugelį kitų elementų. Po šio modulio susitvarkysi su bet kuria grandinės seka, pateikta elektros schemoje.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.

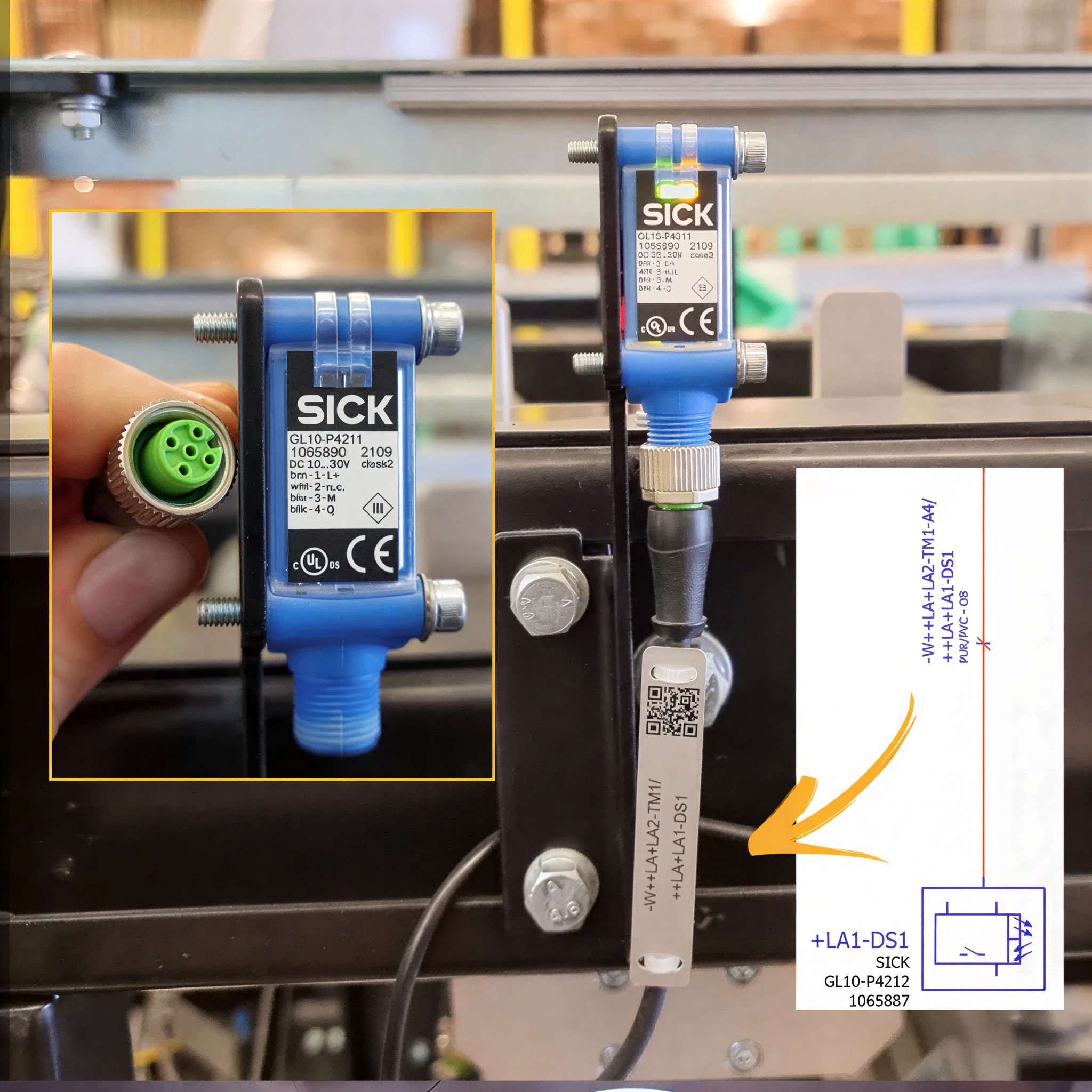

Modulis 8: Jungtys, kabeliai ir laidai
Analizuosi grandines pagal kabelių ir laidų žymenis, šios žinios pravers net ir neturint schemos. Sužinosi, kad kiekvienas jungties tipas schemoje gali būti nupieštas skirtingai – išmoksi tai interpretuoti ir išbandysi praktiškai. Papildomos užduotys padės daugiau sužinoti apie analizuojamus įrenginius, atpažinti, kas ant kurio jungties kaiščio yra ir pan. Išmoksi visų laidų žymėjimo valdymo sistemose metodų, todėl niekas tavęs nenustebins!
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.
Modulis 9: Maitinimo ir apsaugos simboliai
Baigęs šį modulį ir žvelgdamas į maitinimo schemas žinosi, su kokiomis apsaugomis susidūrei. Susipažinsi su populiariausiais įrenginiais, naudojamais maitinimo, apsaugos ir energijos konversijos sistemose. Be pagrindinių įrenginių, sužinosite ir apie papildomus elementus, tokius kaip mechaniniai blokavimai, papildomi kontaktai ir kiti. Suprasi pagrindinius elementus, iš kurių sudaromi apsaugų simboliai, todėl susitvarkysi net ir tada, kai projektuotojas sugalvos savą simbolį.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.

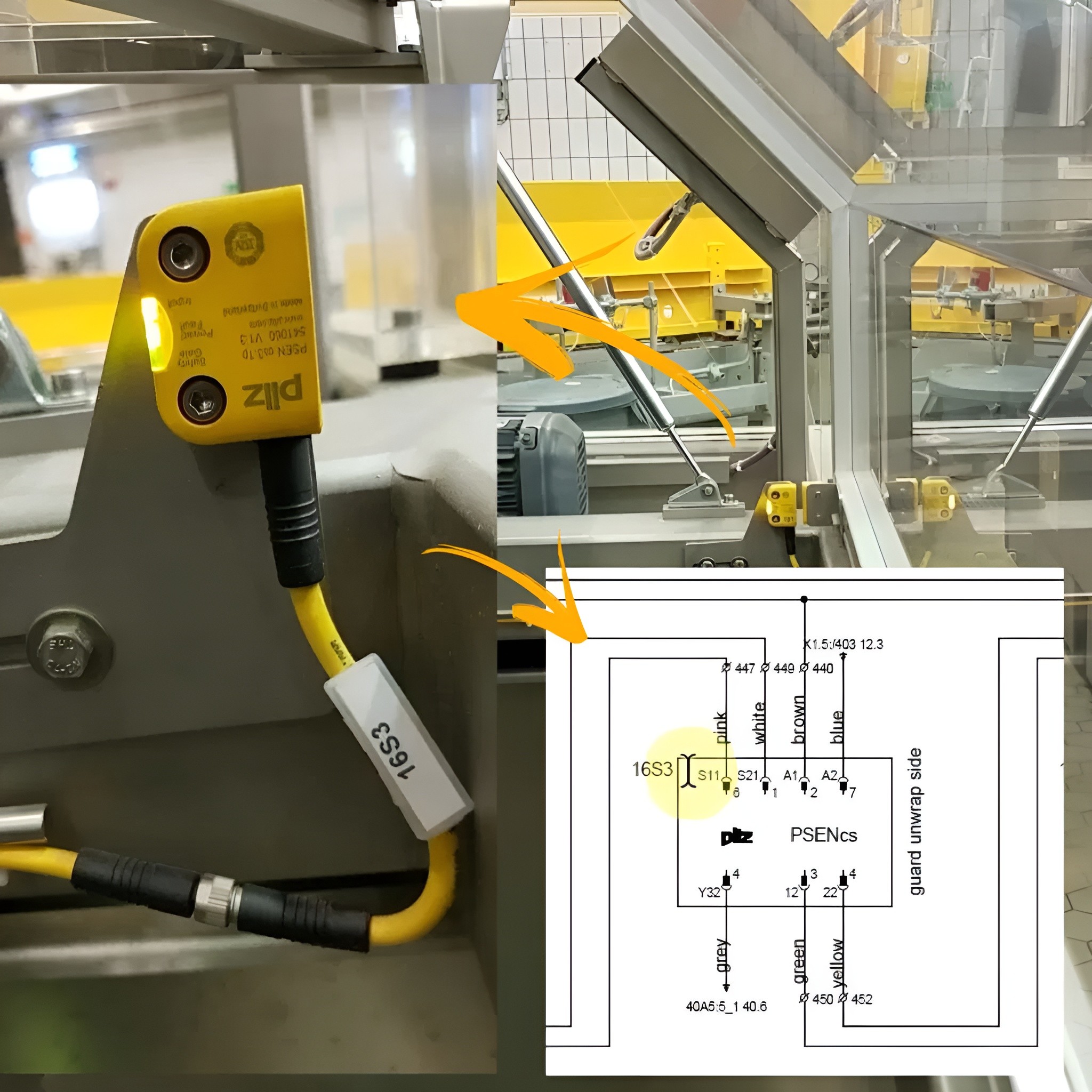

Modulis 10: Jutiklių simboliai
Išmoksi atpažinti įvairių tipų jutiklius, daviklius ir keitiklius. Žinosi, į ką atkreipti dėmesį ir kada įtarti schemoje ar objekte klaidą. Gebėsi atskirti bet kurio jutiklio simbolį, nes mokydamasis sutiksi net iki 6 skirtingų simbolių, kuriuo žymimas tas pats elementas. Išmoksi interpretuoti simbolių detales, pavyzdžiui, pagal simbolį atskirsi refleksinius, atspindžio ar optinių barjerų jutiklius.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.

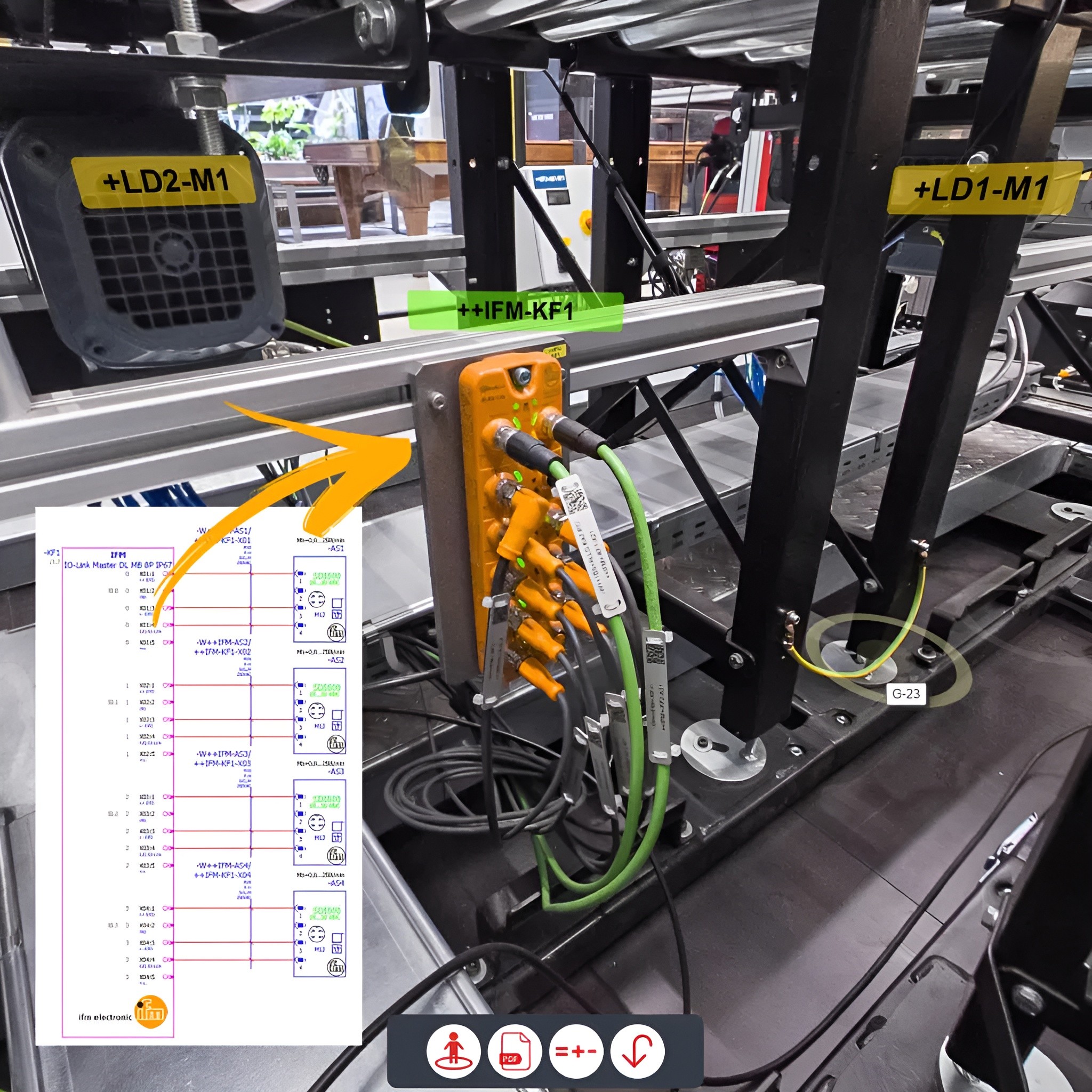

Modulis 11: PLC ir I/O analizė
Kiekvienas projektuotojas kiek kitaip schemoje žymi PLC valdiklį bei įvestis ir išvestis. Baigęs kursą mokėsi interpretuoti bet kurią schemą nepriklausomai nuo stiliaus. Išmoksi analizuoti visokius su PLC susijusius elementus, net jei PLC bus skirtingai pažymėtas trisdešimtyje skirtingų puslapių. Sėkmingai analizuosi ryšius tarp PLC ir kitų įrenginių, pavyzdžiui, HMI, dažnio keitiklio ir pan. Išmoksi analizuoti ir kitokio tipo įrenginių, tokių kaip dažnio keitiklio I/O.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.
Modulis 12: Pažangių grandinių analizė
Yra daugybė netipinių grandinių, schemų, technologijų, gudrybių ir metodų – to niekas nemoko, bet visi reikalauja. Aš išmokysiu! Išmoksi analizuoti saugos sistemas, saugos reles, barjerus ir kitus elementus. Pažinsi modernių sistemų, pvz., kaip IO-Link, veikimo principus ir interpretavimo būdus. Išmoksi analizuoti sudėtingus įrenginius, pvz., dažnio keitiklis.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.

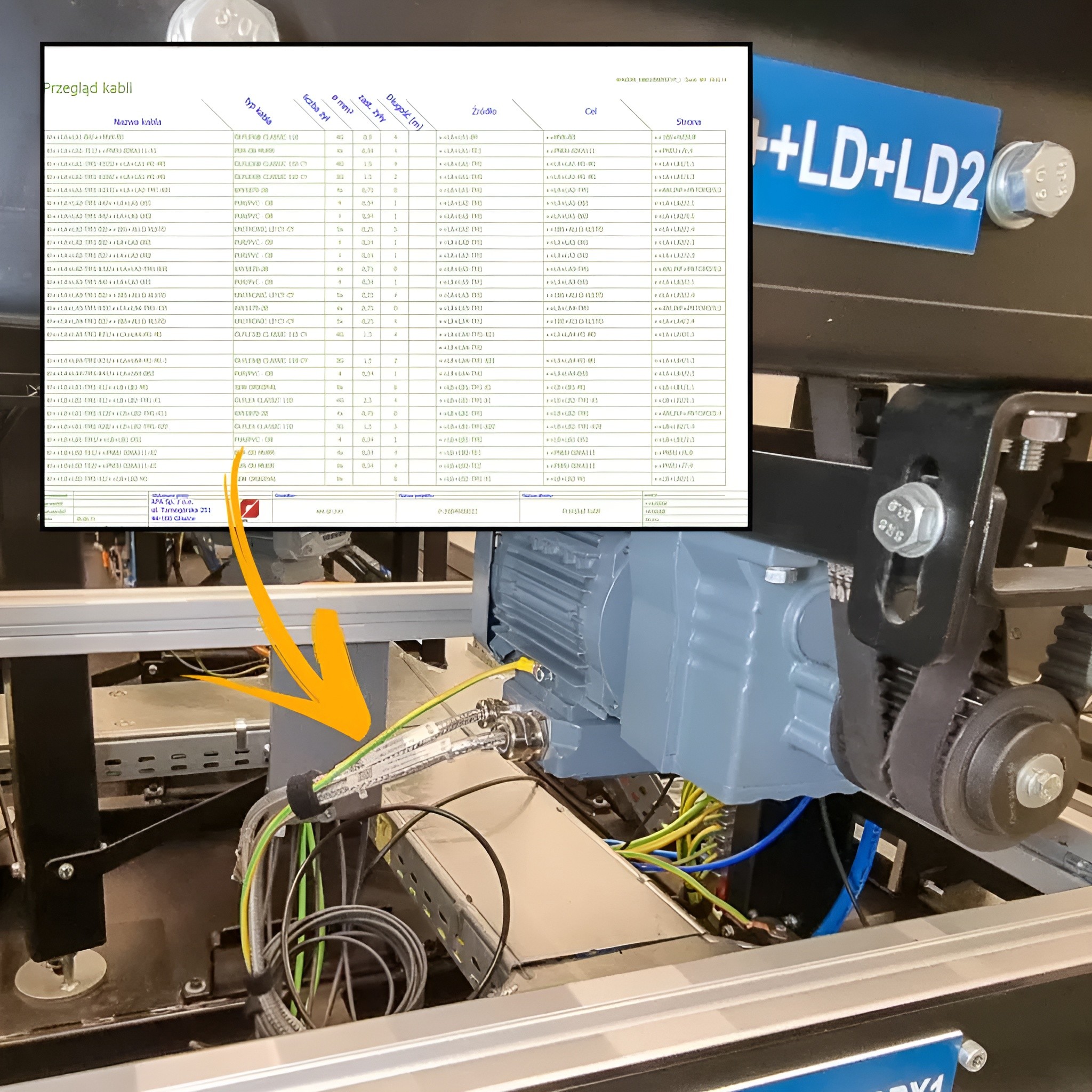

Modulis 13: Suvestinės ir lentelės
Schemos pabaigoje rasi įvairias suvestines ir lenteles – daugelis tai praleidžia, o tu išmoksi tuo naudotis praktiškai! Lentelės padeda žymiai greičiau rasti įrenginius ir detalią informaciją apie juos. Išbandysi save interpretuodamas daug papildomų įrankių schemų, tokių kaip jungčių, listvių, kabelių suvestinės ir pan.
Atliksi VR 🖥️ užduotis virtualiame automatikos objekte.
Modulis 14: Užduočių ir atvejų rinkinys – VR 🖥️ ir ne tik
Mano mėgstamiausias modulis!
Jau atlikai apie 70 paprastų užduočių ir išsprendei kelias mįsles, LAIKAS – ŽENGTI DAR TOLIAU! Parengiau seriją sudėtingesnių užduočių. Įsikūnysi į skirtingus scenarijus: tapsi serviso specialistu, techninės priežiūros automatiku ir kitu specialistu. Diagnozuosi, spręsi problemas ir šalinsi gedimus grandinėje, pvz., matydamas tik HMI pulto aliarmo tekstą. Šis modulis tave sužavės 🙂
Modulis 15: Testas ir sertifikatai
Tu pasiruošęs! Nuo šiol jokia elektros schema tavęs nebegąsdins! Tik turime tai patikrinti! Šiame modulyje tavęs laukia 30 klausimų testas ir du sertifikatai lietuvių ir lenkų kalbomis Nesijaudink dėl testo – jeigu atkeliavai į šį modulį, testą atliksi lengvai, tačiau jis sunkus tam, kuris neišėjo šio kurso!
Elektros schemos – paprastai, aiškiai, per VR
DUK
Dažni klausimai ir abejonės
Internetinio ir VR mokymo planas
1. Įvadas
1.1 Įžanga – 1 minutė
1.2 Kaip išeiti šį kursą? – 5 minutės
1.3 Medžiaga ir schemos parsisiuntimui – 5 minutės
1.4 Papildomų objektų veikimas – 15 minučių
1.5 Automatikos objekto – CTTP 4.0 APA Group – veikimas VR – 6 minutės
1.6 VR programėlės veikimo aprašymas – 8 minutės
1.7 Prieiga prie VR programėlės
1.8 Papildoma medžiaga – APA NAZCA sistema – 7 minutės
1.9 Svarbu! Įspėjimas! – 2 minutės
2. Bendra informacija apie dokumentaciją
2.1 Direktyvos, normos, bet ir šiaip kiekviena schema skirtinga – 7 minutės
2.2 Schemos gali būti neaktualios – 7 minutės
2.3 Gali trūkti schemos – ką daryti? – 8 minutės
2.4 Schemų tipai – 11 minučių
3. Darbo su schema pradžia
3.1 Įžanga – 1 minutė
3.2 Schemos puslapio struktūra – 7 minutės
3.3 Jungtys tarp įrenginių – 13 minučių
3.4 Jungtys tarp puslapių – 10 minučių
3.5 Sąvaržos ir juostos – 15 minučių
3.6 Linijos schemose – 15 minučių
3.7 Grandinių skaitymas – kryptys – 7 minutės
3.8 Schema be įtampos būsenos – 9 minutės
4. Struktūrizavimas ir nuorodų žymėjimai
4.1 Struktūrizavimas ir referenciniai žymėjimai – įvadas – 9 minutės
4.2 Raidžių žymėjimai – 15 minučių
4.3 Paprasti referenciniai žymėjimai – 2 minutės
4.4 Referenciniai žymėjimai XY puslapis, stulpelis – 8 minutės
4.5 Referenciniai žymėjimai puslapis X stulpelis – 8 minutės
4.6 Referenciniai žymėjimai =Funkcija+Vieta-Produktas – 14 minučių
4.7 Žymėjimai ==++– aspektų gilininimas – 8 minutės
4.8 Analizė =+- S1 APA GROUP – 11 minučių
4.9 Analizė +LA2-M1 – S1 APA GROUP – 13 minučių
4.10 Analizė +LA1-M1 – S1 APA GROUP – 6 minutės
4.11 Maitinimo 24VDC ir potencialų pavadinimų analizė – 12 minučių
4.12 Analizė =+- S6 depaletizatorius – 20 minučių
4.13 Užduoties 2 analizė – S6 depaletizatorius – 18 minučių
4.14 Analizė „MISZ MASZ” – S5 vyniojimo mašina – 18 minučių
5. Kontaktoriai, relės, ritės ir kontaktai
5.1 Relė – teorija – 20 minučių
5.2 Relė – praktika – 5 minutės
5.3 Kontaktorius – teorija – 15 minučių
5.4 Kontaktorius – pavyzdys objekte – 6 minutės
5.5 Ritės ir kontaktai – S1 APA GROUP – 17 minučių
5.6 Ritės ir kontaktai – S1-S6 – 9 minutės
5.7 Relių ričių rūšys – 7 minutės
5.8 Kontaktai yra ne tik nuo relių – 4 minutės
5.9 Dažnio keitiklio kontaktai – 5 minutės
6. Mygtukai, jungikliai ir signalai
6.1 Simbolių kūrimo principai – 6 minutės
6.2 Mygtukai ir perjungikliai – 7 minutės
6.3 Netipiniai įrenginiai – 9 minutės
6.4 Signalizacija – 6 minutės
7. Paprastų grandinių analizė
7.1 Relė – savęs palaikymas – 4 minutės
7.2 Loginės grandinės – laikmatis – 12 minučių
7.3 Loginės grandinės – variklio valdymas – 15 minučių
7.4 Siurblinės analizė 1 – rankinis valdymas – 11 minučių
7.5 Siurblinės analizė 2 – automatinis valdymas – 9 minutės
7.6 Valdymo grandinės – papildoma medžiaga – 30 minučių
8. Kabeliai, laidai ir jungtys
8.1 Kabelių žymėjimai – 13 minučių
8.2 Žymekliai ant laidų – 4 minutės
8.3 Jungtys, kištukai, lizdai ir gnybtai – 7 minutės
9. Jutikliai ir jutikliai diagramose
9.1 Jutikliai schemose – simboliai – 10 minučių
9.2 Jutikliai schemose – pavyzdžiai VR ir S1 – 11 minučių
9.3 Jutikliai schemose – kiti pavyzdžiai – 13 minučių
10. PLC ir I/O analizė
10.1 Relė – PLC valdiklis ir I/O schemoje – teorija – 6 minutės
10.2 PLC valdiklis schemoje S3 – 6 minutės
10.3 PLC valdiklis schemoje S1 – 8 minutės
10.4 PLC valdiklis schemoje S2 – 4 minutės
10.5 PLC valdiklis schemoje S4 – 6 minutės
10.6 PLC valdiklis schemoje S5 – 6 minutės
10.7 PLC valdiklis schemoje S6 – 9 minutės
11. Schemų grandinių analizė
11.1 Muting veikimo analizė – SICK – 15 minučių
11.2 Muting schemoje S1-APA GROUP – 8 minutės
11.3 Šiuolaikinių sistemų, pvz., IO-Link analizė – 8 minutės
12. Sąrašai ir lentelės
12.1 Suvestinės ir lentelės S1-S6 – 13 minučių
13. Užduočių ir atvejų rinkinys
13.1 Užduotis 1 – kolonos gedimas – 10 minučių
13.2 Užduotis 2 – signalizacija HMI – DI FDI maitinimas – 10 minučių
13.3 Užduotis 3 – apsaugos suveikimas – F01 – 10 minučių
13.4 Užduotis 4 – kur prijungtas šis jutiklis? – 10 minučių
13.5 Užduotis 5 – jutiklis variklyje – 10 minučių
13.6 Užduotis 6 – variklio stabdys – 10 minučių
13.7 Užduotis 7 – Ethernet – KA1 – 10 minučių
13.8 Užduotis 8 – išeitis A53.3 – 10 minučių
13.9 Užduotis 9 – prijungimas prie keitiklio – 10 minučių
13.10 Užduotis 10 – jutiklių adapteris – 10 minučių
13.11 Užduotis 11 – tinkamų kabelių užsakymas – 10 minučių
13.12 Užduotis 12 – įrenginių maitinimas – 10 minučių
13.13 Užduotis 13 – kas tai per įrenginys? – 10 minučių
13.14 Užduotis 14 – 10 minučių
13.15 Užduotis 15 – FANUC roboto griebtuko gedimas – 10 minučių
14. Testas ir pažymėjimas
14.1 Baigiamasis testas – 120 minučių
Internetinis kursas naudojantis virtualios realybės (VR) programėle
